概述：

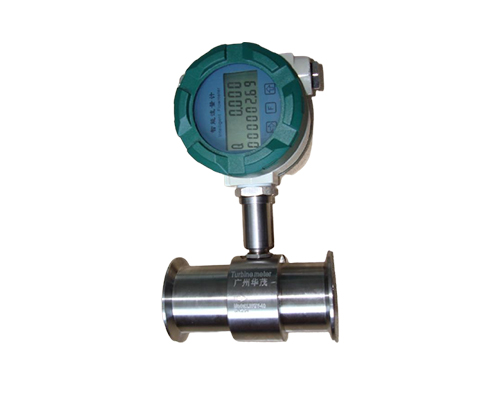

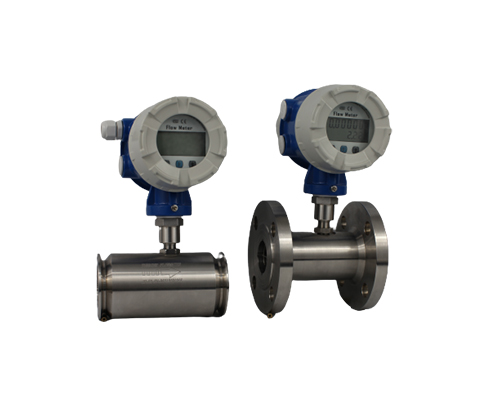

VF系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于石油、化工、冶金、供水、造紙、天然氣、煤制氣、液化氣、輕烴氣等的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。 適用于含有ⅡA、ⅡB、ⅡC類T₁～T₆溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
二、產品特點：
■優質合金渦輪，具有更高的穩流和耐腐蝕作用
■進口優質專用軸承，使用壽命長
■計量室與通氣室隔絕，保證了儀表的安全性
■可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（P_b=101.325KPa,T_b=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值
■流量范圍寬（Q_max/Q_min≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m³/h
■智能化儀表系數多點非線性修正
■內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀
■儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
■系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
■儀表系數、累計流量值掉電十年不丟



型號規格	顯示、輸出方式	供電電源
VF	電壓脈沖低電平≤1V，高電平≥5V，三線制	外電源DC12V-24V
VF－A	(4～20)mA標準模擬信號線性對應于(0～Qmax)m3/h標準體積流量, 兩線制	外電源DC24V
VF－B	具有多點精度修正，同時顯示瞬時流量和累計流量雙排液晶顯示，方法如下： Q    XXXX    四位瞬時流量（m3/h） XXXXXXXX    八位累計流量（m3） 注：累計流量自00.000000開始計數，自動擴大顯示精度，最大記至999999.99。累計流量值可清零，儀表系數、累計流量值掉電十年不丟。	3.2V10AH鋰電池供電
VF－C	在VF-B（現場顯示型）基礎上加裝4－20mADC電流輸出	外電源DC24V
VF－D	在VF-B（現場顯示型）加裝溫度、壓力傳感器，對不同狀況流量進行自動補償修正運算?？赏瑫r查詢溫度、壓力、電池電量等數值?？奢敵龈哳l、低頻電壓脈沖信號以及4-20mADC兩線制電流信號。	3.2V10AH鋰電池或外電源DC24V



質保與維修
1. 質保期：18個月，是指公司發貨之日起計時，至公司收到需返修的產品之日止。
2.以下情況不屬于質保范圍：⒈ 產品無合格證；⒉ 產品外觀嚴重變形；⒊ 自行拆開或維修過；⒋ 產品無銘牌、標牌辨認不清；⒌ 有防潮、防結露部件的部件自行拆掉；⒍ 超過質保期限。
3本公司對其銷售的產品實行18個月保修，終身維修(超過維修范圍的，本公司只收取工本費)。

注意事項
1. 開箱檢查：打開產品包裝后，請仔細檢查產品外觀是否完好，核定產品說明書與合格證是否與產品一致，并妥善保管產品說明書及合格證一年半以上。
2. 電氣接線與工作電源：嚴格按產品接線示意圖接線，并在允許電源下工作，切勿過電壓使用。經常檢查電纜橡膠護套是否損傷破裂，以免進水引起電氣短路。
3. 安全壓力下使用：嚴禁產品過載使用，產品出現異常請停機檢查。
4. 安裝操作符合規范：產品電纜連接時請勿用力拉扯，以免損壞產品內部結構；產品安裝時扳手只可套接在六方扳手接口處，禁止套接在產品外管及尾部接頭安裝處安裝。
5. 被測介質兼容性：被測量介質與壓力傳感器/變送器結構和膜片材料相兼容，即被測介質不構成對傳感器/變送器的結構和膜片材料造成腐蝕、溶解、磨削等損傷。
6. 壓力變送器/傳感器清洗：產品現場長期使用后，被測介質可能會堵塞引壓孔而降低產品輸出靈敏度，清洗產品時，請用與變送器結構材料相兼容的溶劑多次清洗，禁止使用一切硬物伸入引壓孔內，以免損壞感壓膜片。
7. 產品禁止敲打或拋擲，以免損壞內部部件及結構。
8. 本安型防爆壓力變送器電氣連接：應與安全柵組成本安防爆系統。安全柵和電源置于安全區，本安型壓力變送器置于危險區并安全可靠接地。安全柵由用戶自己選購，其參數應滿足現場防爆要求，使用方法參考相應的使用說明書。
9. 隔爆型防爆壓力變送器電氣連接：⒈ 殼帽擰緊且嚙合至少6扣、螺紋無損傷；⒉ 該產品結構及零部件，在出廠前均嚴格檢查，安裝使用中切勿劃傷，如有損傷應向制造商訂購不許自配；⒊ 如需加裝電纜護管時，應將變送器電纜裝入護管內，護管與隔爆接頭螺紋連接，電纜自由端應作適當處理，接入相應的防爆盒或設備內；⒋ 電纜引至安全場所方可分芯接線，中途禁止分芯接線；⒌ 被測介質為流體時，在工作溫度范圍內不應有凝固現象以免損壞變送器膜片。
10.本產品沒有客戶可維修部件，出現故障請與廣州華茂公司聯系。
